Bausteine > Servo-Tiny

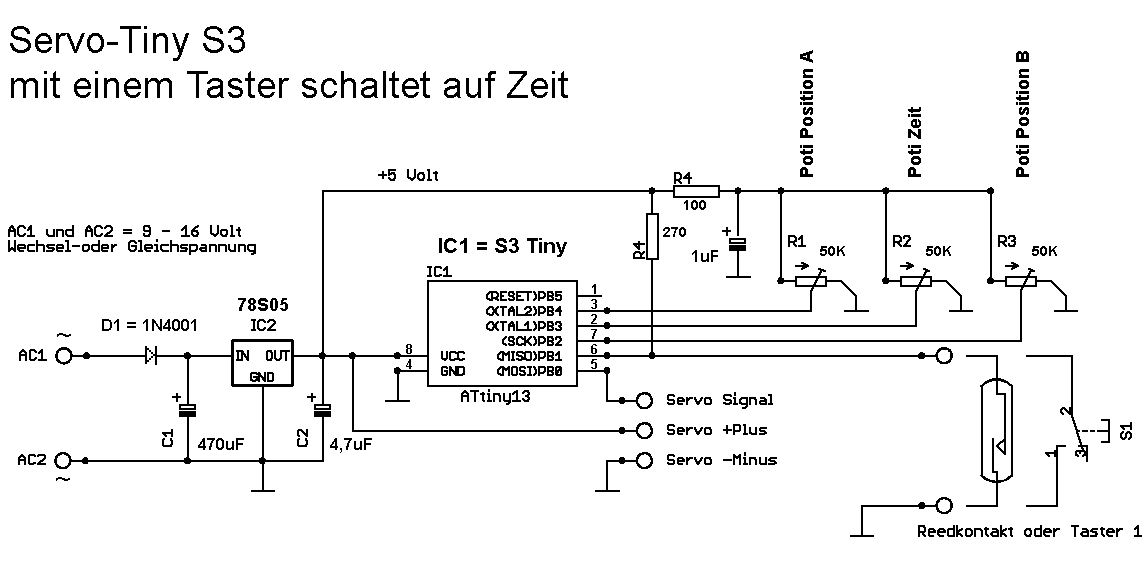

Der S3-Servo Tiny kann selbst auf einer Lochraster-Platine aufgebaut werden. Entweder wird nur der Chip bestellt oder ein Bausatz mit allen Teilen. Die Verkabelung ist an Hand des Schaltplanes selbst durchzuführen.
Die Ansteuerung des S3 erfolgt über Taster, Reedkontakt, Schalter, Hallsensor, Relaiskontakt usw.
Ist der Anschluß offen so dreht sich das Servo in Position "A".
Wird der Anschluß mit Masse verbunden so dreht sich das Servo in Position "B" und dreht nach der eingestellten Zeit wieder auf Position "A" zurück.
Die Drehgeschwindigkeit ist fest eingestellt.

Seit 2015 gibt es eine Platine für den S3. Diese wird fertig bestückt geliefert und benötigt noch eine 5 Volt Gleichspannung als
Stromversorgung. An den Baustein kann ein 5 Volt Steckernetzteil entweder über die Lötanschlüsse links oder rechts der Platine angeschlossen werden. Es können auch die preiswerten Handynetzteile verwendet werden, wenn der Baustein mit Mini-USB Buchse bestellt wird. Ein Gehäuse dafür gibt es auch im Shop.
